| Profile | Pitch | Overall Height | Tooth Height | Tooth Width | Angle |
| t [mm] | h [mm] | ht [mm] | s [mm] | [๐] | |
| MXL | 2.032 | 1.14 | 0.51 | 1.14 | 40 |
| XL | 5.080 | 2.30 | 1.27 | 2.57 | 40 |
| L | 9.525 | 3.60 | 1.91 | 4.65 | 40 |
| H | 12.700 | 4.30 | 2.29 | 6.12 | 40 |
| XH | 22.225 | 11.20 | 6.35 | 12.57 | 40 |
| XXH | 31.750 | 15.70 | 9.53 | 19.06 | 40 |
สายพานไทม์มิ่งประเภท HTD (RPP)
สายพานไทม์มิ่ง HTD - 2M / Pitch : 2 mm.
ความยาว 74 - 1224 mm.

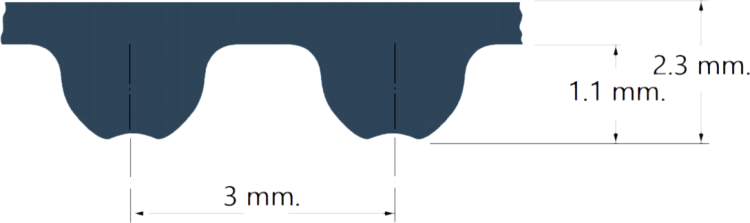

สายพานไทม์มิ่ง HTD - 3M / Pitch : 3 mm.
ความยาว 111 - 1863 mm.

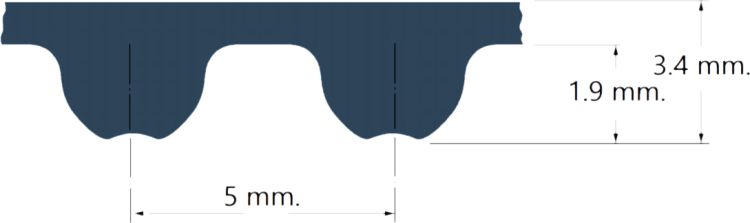

สายพานไทม์มิ่ง HTD - 5M / Pitch : 5 mm.
ความยาว 120 - 2525 mm.

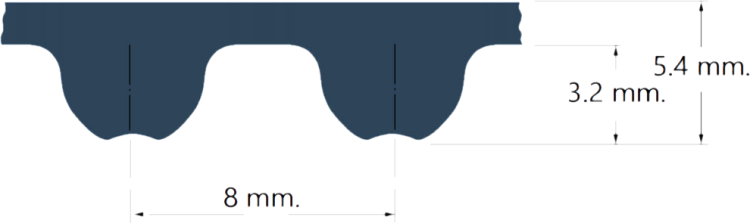

สายพานไทม์มิ่ง HTD - 8M / Pitch : 8 mm.
ความยาว 288 - 4400 mm.

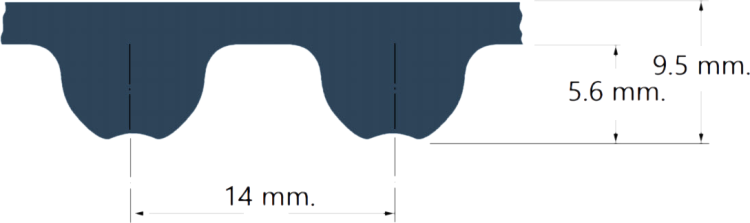

สายพานไทม์มิ่ง HTD - 14M / Pitch : 14 mm.
ความยาว 966-4578 mm.

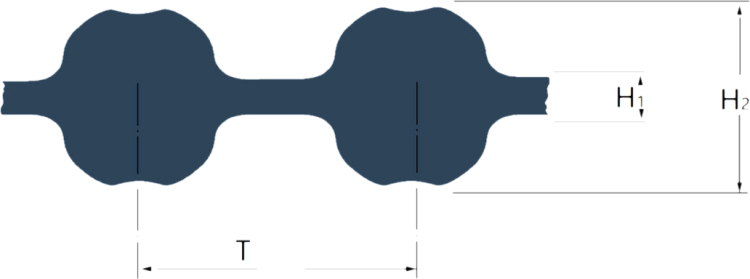

สายพานไทม์มิ่งสองด้าน HTD
D5M, D8M, D14M
สายพานไทม์มิ่ง STD SYNCHRONOUS BELTS (RUBBER)

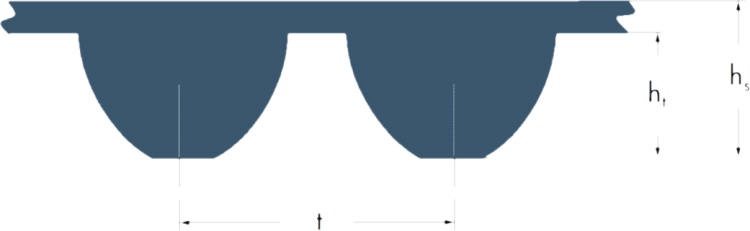

สายพานไทม์มิ่ง STD
S3M, S4.5M, S5M, S8M, S14M
สายพานไทม์มิ่ง STD - S3M / Pitch : 3 mm.
สายพานไทม์มิ่ง STD - S5M / Pitch : 5 mm.
สายพานไทม์มิ่ง STD - S8M / Pitch : 8 mm.
สายพานไทม์มิ่ง STD - S14M / Pitch : 14 mm.

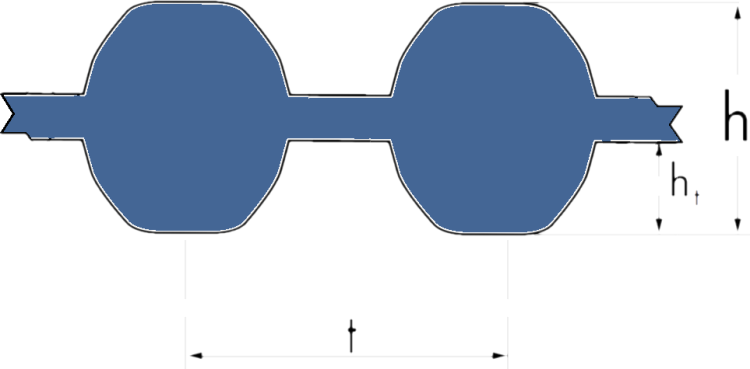

สายพานไทม์มิ่งสองด้าน STD
DS5M, DS8M, DS14M
สายพานไทม์มิ่ง T, AT Polyurethane with steel wire cord
สายพานไทม์มิ่ง T
T 2.5
Pitch 2.5 mm.
ความยาว 120 - 950 mm.
T 5
Pitch 5 mm.
ความยาว 165 - 1440 mm.
T 10
Pitch 10 mm.
ความยาว 260 - 2250 mm.

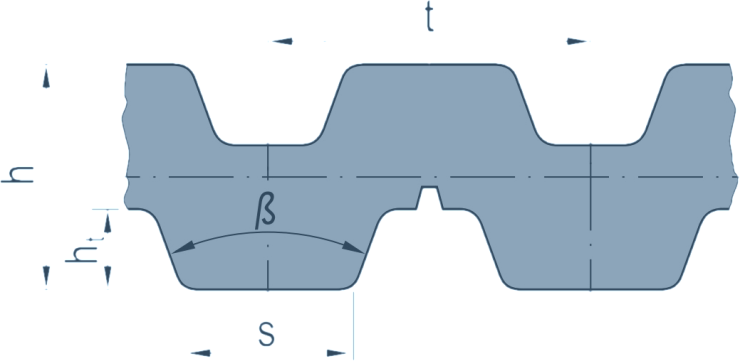

สายพานไทม์มิ่งสองด้าน DT

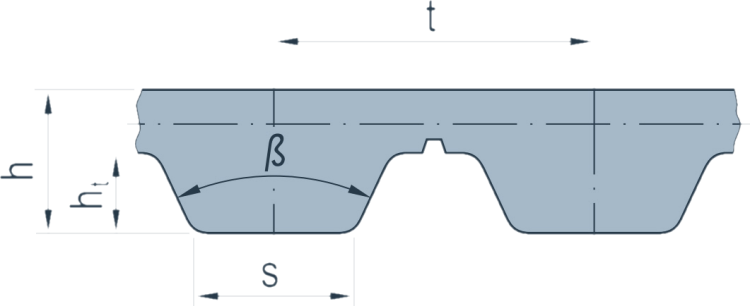

สายพานไทม์มิ่ง AT
A T5
Pitch 5 mm.
ความยาว 225 - 1500 mm.
AT 10
Pitch 10 mm.
ความยาว 500 - 1940 mm.
DT 5
Pitch 5 mm.
ความยาว 300 - 1100 mm.
DT 10
Pitch 10 mm.
ความยาว 260 - 1880 mm.
สายพานไทม์มิ่ง DAT
